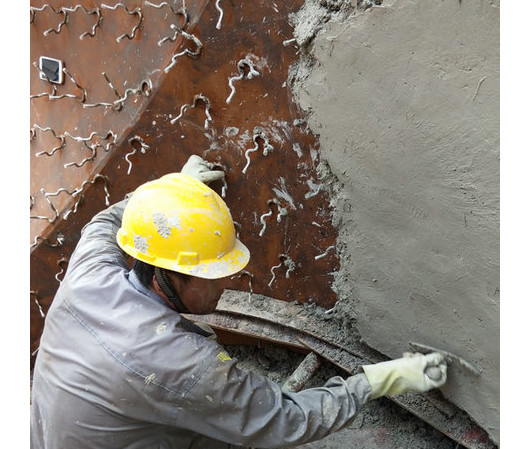

耐火涂抹料是可以用机械喷涂法进行施工的，用人工涂抹的情况是最普遍的施工方法。
耐火涂抹料是泥膏状材料。体积与耐火泥浆相近，都是泥料。是用磷酸盐或水泥作结合剂，相比之下，磷酸盐做结合剂的耐火涂抹料粘结性能比水泥结合的要好。
耐火涂抹料可以窑衬任何部位进行涂抹，但施工时要根据当时的气温状况，添加促凝剂以调节硬化时间，施工完好要进行16 h以上的养护才能硬化。硬化后要经过500℃以上的烘烤获取良好的性能。烘烤温度一定要适合。不然，如果是磷酸盐结合的涂抹料可能会因磷酸铝、磷酸钙结合相的软化而丧失涂抹料的耐磨性。
水泥做结合剂的涂抹料粘结性比磷酸结合的性能差，硬化速度慢。至少要进行24 h以上的养护才能硬化，由于它粘结性差，只能用于炉侧壁部位，不能用于顶部的涂抹使用。
耐火涂抹料施工方便，耐磨性能好，用途多是窑炉管道及快速施工、紧急维修或是耐磨损耗快情况下急用。
耐火涂抹料以磷酸盐做结合的材质，粘结性极好，耐磨性强，用于涂抹侧壁、顶部也极其方便。如果施工面部大，完全可以用喷枪进行喷涂。因为涂抹料的基质中，颗粒和喷涂料的颗粒一样，在喷枪的机械压力下，一样能进行完好施工。而且强度比涂抹的还要耐磨。
磷酸结合的耐火涂抹料，硬化速度快，7 小时即可获有强度。尤其是在升温过程中，来自基质本身的氧化硅微粉中的Si02反应，形成陶瓷结合获得中温强度，经过烘烤后，强度会更好。
所以，耐火涂抹料施工时，如果面积大完全可以用喷涂法进行施工。
